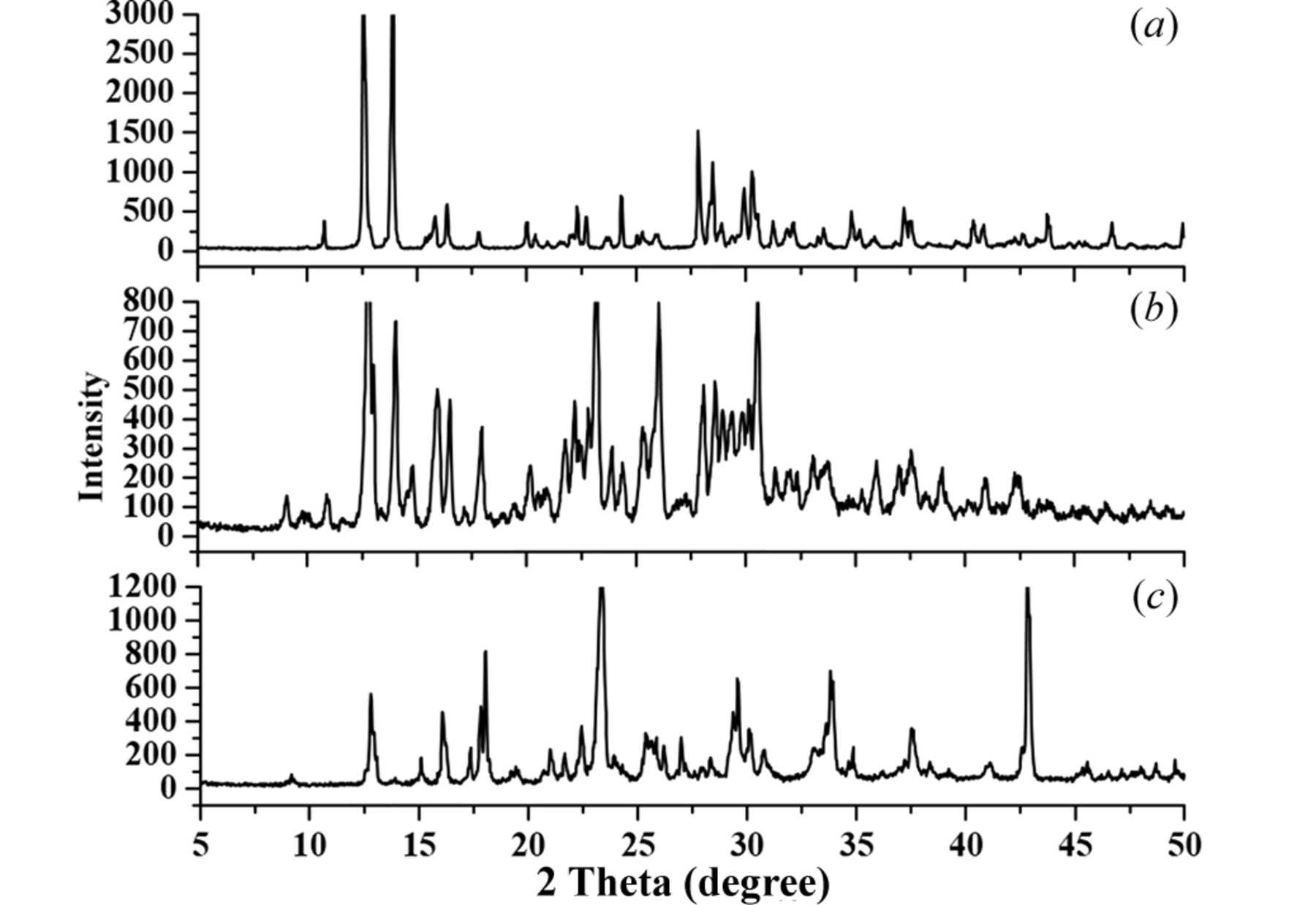

El principal desafío para lograr mejores materiales energéticos es aumentar su densidad. En el artículo de la referencia, cocristales de HNIW (2,4,6,8,10,12-hexanitro-2,4,6,8,10,12- hexaazaisowurtzitane, a menudo conocido como CL-20) con TNT (2,4,6-trinitrotolueno) se sintetizaron utilizando etanol en un método químico ambientalmente amigable. El cocristal fue formulado como C13H11N15O18 y posee una mayor densidad (1.934 g cm-3) que la publicada anteriormente (1.846 g cm-3). Este cocristal de alta densidad posee una nueva estructura, a partir de diferentes tipos de enlaces de hidrógeno. Los cambios en la energía de unión electrónica y los tipos de elementos en el nuevo cocristal se rastrearon utilizando espectrometría de fotoelectrones inducidos por rayos X. Además, las características fisicoquímicas cambian después de cocristalización debido a la unión puente-hidrógeno. Se encontró que el nuevo El cocristal HNIW/TNT es termodinámicamente más estable que el HNIW. Aspectos termodinámicos de la descomposición del cocristal se investigan con el fin de explicar esta observación. La velocidad de detonación de los nuevos cocristales HNIW/TNT es 8631 m s-1, cercana a la del HNIW, mientras que la sensibilidad mecánica es menor que la del HNIW.
Fuente: http://scripts.iucr.org
